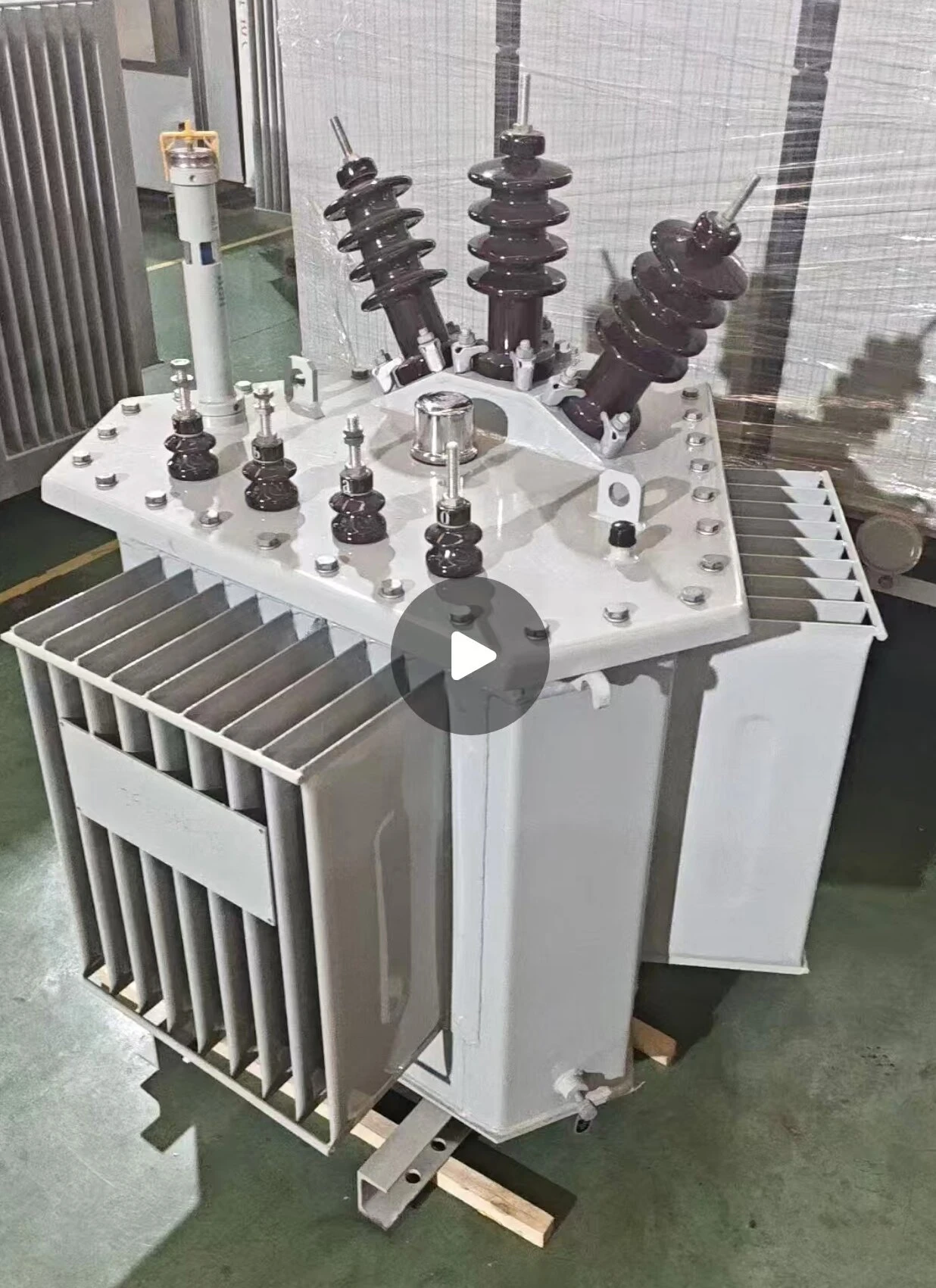

Kuvaus
1. Ydinominaisuudet: Tärkeimmät mallit, jotka eroavat perinteisistä muuntajista
Sen ydinetu johtuu ydinrakenteen vallankumouksellisesta parannuksesta, joka on täysin erilainen kuin perinteiset laminoidut ytimet ("E"-tyypin / I-tyypin piiteräslaminointi). Tarkemmin sanottuna se voidaan tiivistää kolmeen kohtaan:
(1) Ydinvalmistusprosessi: Käytetään korkean magneettisen läpäisevyyden omaavia piiteräslevyjä, jotka kääritään jatkuvasti kolmeen "yksiydinkehykseen", joilla on täsmälleen samat geometriset mitat erikoislaitteiden avulla. Nämä kolme yksittäistä kehystä kootaan sitten kolmiomaiseksi kolmiulotteiseksi rakenteeksi (perinteisen tasomaisen asettelun sijaan), mikä varmistaa, että koko ytimessä ei ole kerrosten välisiä saumoja.
(2) Magneettipiirin suunnittelun optimointi: Kolmen -vaiheisen magneettipiirin pituudet ovat täysin yhtä suuret ja jakautuneet symmetrisesti. Magneettivuon suunta on täysin linjassa piiteräslevyjen "rullaussuuntauksen" kanssa (suunta, jossa piiteräksellä on suurin magneettinen läpäisevyys), välttäen tehokkaasti magneettipiirin epäsymmetrian aiheuttamat lisähäviöt ja äkilliset muutokset magneettisessa reluktanssissa perinteisten muuntajien liitoksissa.
(3)Käämien sovitus: Kolmi-vaihekelat on järjestetty kolmiulotteisen rautasydämen kolmen "reunan" ympärille "品"-muotoiseen kuvioon, mikä johtaa tiiviimpään kytkentään kelojen ja rautasydämen välillä.
Vertailu
| Vertailumitta | Perinteinen öljy{0}}upotettu muuntaja (laminoitu ydin) | Öljy-upotettu kolmiulotteinen-haava-ydinmuuntaja |
|---|---|---|
| Ydinrakenne | Laminoitu tyyppi, useita saumoja, epäsymmetrinen magneettipiiri | 3D-käämitystyyppinen, saumaton, täysin symmetrinen magneettipiiri |
| Ei{0}}kuormitushäviö (rautahäviö) | Korkea (täyttää kansallisen standardin tason) | Matala (25–35 % alhaisempi kuin kansallinen standardi) |
| Toimintamelu | Korkea (55-65 dB) | Matala (40-50 dB) |
| Ylikuormituskapasiteetti | Heikko | Vahva |
| Asennustila | Suuri | Pieni |
| Alkukustannukset | Matala | Suhteellisen korkea |
| Elinikä{0}}kokonaiskustannukset | Korkea | Matala |
| Keskeiset edut | Kypsä tekniikka, alhaiset alkukustannukset |
Energiatehokas-, hiljainen-, kompakti, vahva ylikuormituskyky |
Yleiskatsaus
Kolmiulotteinen kierretty ydinmuuntaja edustaa edistynyttä suuntaa virranjakelumuuntajateknologian kehityksessä. Vallankumouksellisen ydinrakenteen ansiosta se saavuttaa merkittäviä harppauksia energiatehokkuudessa, melun vähentämisessä ja luotettavuudessa. Vaikka sen alkuinvestointi on suhteellisen suuri ja valmistus ja ylläpito monimutkaisia, energiansäästöedut ja ympäristöedut koko sen elinkaaren ajan tekevät siitä valtavirran tulevaisuuden muuntajamarkkinoille. Teknologian kypsyessä ja tuotannon kasvaessa sen kustannushaitta pienenee vähitellen ja sen sovellusnäkymät ovat erittäin lupaavat.
