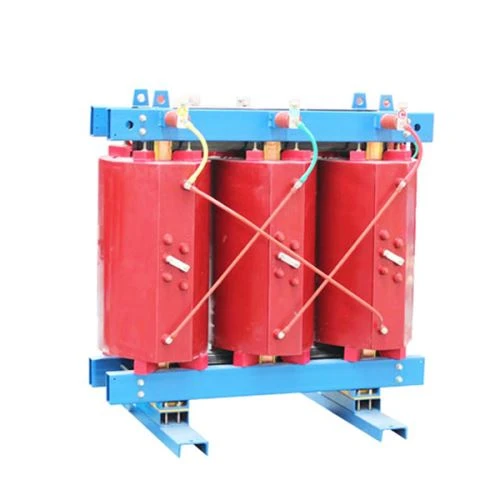

Kaksi käämitys kuiva muuntaja

1.iriron ydin:
Se on yleensä valmistettu korkeasta - laadukasta kylmästä - rullattu vilja - suuntautuneita piitateriterkkejä.
Ydinrakenne on enimmäkseen laminoitu (kuori tai ydin).
Päätoiminto on muodostaa magneettinen johtavuussilmukka vuorotellen magneettisen vuon siirtämiseksi.
2.tuuleminen:
Korkea - jännitteen käämi: käännöksiä on monia ja kapellimestari on suhteellisen ohut (pienemmällä ristillä - -osa).
Matala - jännitteen käämi: Lankakierroksia on vähemmän, lanka on suhteellisen paksu (suurempi risti - -osa), ja se on yleensä haavoittu korkean - jännitteen käämillä (lähellä olevaa - -jännitekäämiä.
Eristysmenetelmä (keskeiset ominaisuudet):
Epoksivalu: Yleisin tekniikka. Käämitykset kaadetaan tyhjiöpaineessa korkeassa - laadukkaassa epoksiseoksessa (kokonainen käämitys tai poikkileikkauskapselointi).
Advantages: Extremely high mechanical strength, excellent moisture-proof, dust-proof, anti-pollution ability, environmentally friendly and non-toxic, flame-retardant, self-extinguishing (meeting the requirements of F1 fire rating), low partial discharge, long life, Suhteellisen alhainen toimintamelu.
Edustava tyyppi: SCB -sarja (SCR on kapseloimaton käämitys).
Nomex -paperi tai kääre: Käämitysten johdineristys ja välikerroksen välinen eristys on valmistettu aramidista materiaaleista, joilla on korkea lämmönkestävyysluokat, kuten DuPont Nomex®.
Edut: Erittäin korkea lämmönkestävyys (C -luokka, 180 astetta), erinomainen sähkölujuus, mekaaninen sitkeys, erittäin voimakas kosteudenkestävyys, ympäristönsuojelu, - myrkyllinen, liekinestoaine, itse - sammutus (täyttävät F1 -palon luokituksen vaatimukset).
Edustava tyyppi: SG -sarja jne.
Johtimet ovat yleensä kuparinjohtimia tai alumiinijohtimia (kupari on hallitseva).
3.Cooling System:
Täysin riippuvainen ilmasta lämmön hajoamista varten.
Vapaa ilmajäähdytys (AN): Luottaa muuntajan oman lämmön aiheuttamaan savupiippuvaikutukseen kuumuuden hajottamiseksi luonnollisella ilmassa. Kapasiteetti on tyypillisesti pienempi tai perustoimintamuoto suurempien kapasiteettien suhteen.
Pakotettu ilmajäähdytys (AF): Muuntajan koteloon asennetaan jäähdytyspuhallin kylmän ilman pakottamiseksi puhaltamaan kylmäilmaa käämille ja ydinpinnoille lämmön hajoamisen nopeuttamiseksi. Tämä antaa kuiville - tyyppimuuntajat toimimaan suuremmilla kapasiteeteilla (tyypillisesti 40-50% kapasiteetin nousu). Lämpötilanhallintajärjestelmä käynnistää tuulettimen automaattisesti, kun käämitys lämpötila nousee asetettuun pisteeseen.
Käämitysten sisällä oleva lämpö johtaa pinnalle kiinteän eristysmateriaalin avulla ja ilmaa.
4. Kannat ja suojaus:
Yleensä on metallisuojakotelo (IP20) kiinteiden vieraiden esineiden (halkaisija yli 12 mm) tunkeutumisen estämiseksi ja vesipisaroiden tippumisen estämiseksi pystysuunnassa.
Valinnaisesti kotelo, jolla on korkeampi suojausaste (esim. IP23), tarjoaa suojaa sadetta vastaan.
Avoin käämitys, kuten nomex -käämitys, suojausaste määritetään pääasiassa kotelon mukaan.
5.Temperatuurin hallintajärjestelmä (tärkeä komponentti):
Välttämätön turvallisuusvalvontajärjestelmä.
Koostuu yleensä PT100 -platinankestävyyden lämpötila -anturista (yli 3 pysyvää), joka on upotettu käämitykseen.
Termostaatti tarkkailee lämpötilaa ja näyttää todellisen - aikalämpötilan.
Toiminto:
Näyttää (tai välittää etäyhteyden) kolmen vaiheen (tai multi - pisteen) käämityslämpötilan.
Hallitse tuulettimen automaattista alkua ja pysäytystä (aloita tuuletin, kun asetettu lämpötila saavutetaan, ja pysähdy, kun se putoaa asetettuun lämpötilaan).
Korkean lämpötilan hälytys (ääni- ja valonhälytyssignaali lähetetään, kun hälytysasetusarvo saavutetaan).
Yli - Lämpötilan laukaisu (kun laukaisun asetusarvo saavutetaan, lähetetään matkasignaali muuntajan virtalähteen katkaisemiseksi ja muuntajan suojaamiseksi).
Anna vikasignaalit (esim. Anturin avoin piiri, oikosulkuvika).

1.Korkea turvallisuus (ydinetu):
Tulipalo- ja räjähdyskestävä: liekinestoaineen (F1 -luokka) tai jopa -}}}}} palavien kiinteiden eristysmateriaalien käyttö, ei syttyviä muuntajaöljyä, eliminoi perusteellisesti palon ja räjähdyksen riskin.
Ei vuotojen pilaantumista: Muuntajaöljyä ei ole, eikä ympäristövuotojen saastuttamista ja maaperää olevien öljyvuotojen riskiä.
Ympäristöystävällinen: Epoksihartsi- tai nomex -materiaalit ovat ympäristöystävällisiä ja - myrkyllisiä, suhteellisen helppo hävittää (ympäristödirektiivien, kuten ROHS: n, mukaisesti) eikä haitallisia kaasuja synty (kuten öljyn hajoamistuotteet).
2.Simple asennus ja huolto:
Tapaturmaöljyaltaat ja palontorjuntatiloja ei tarvitse asentaa.
Päivittäinen huoltotyökuorma on minimaalinen (pääasiassa pölynpoisto- ja kiinnitystarkastus), eikä monimutkaisia ​​testejä, kuten öljykromatografiaanalyysiä ja öljynäytteitä, ei tarvita.
Se on suhteellisen kevyt ja helppo asentaa ja kuljettaa.
3.Kadaple:
Ympäristö - Ystävällinen: Se voi toimia turvallisesti sisätiloissa, kellareissa, metroissa, tunneleissa, aluksissa ja muissa paikoissa, joissa on tiheä henkilöstö tai rajoitettu tila ja korkeat palonsuojausvaatimukset.
Puhdas: Ei öljy tahroja, pidä ympäristö puhtaana.
4. Hyvä juoksu:
Vahva ylikuormituskapasiteetti: korkea lämmönkestävyys (kuten H -luokka, 180 astetta), vahva kyky kestää lyhyt - termin ylikuormitusvaikutus (käämityksen suuri lämpökapasiteetti).
Korkea mekaaninen lujuus: Valettu runko tekee käämityksestä voimakkaan kokonaisuuden ja sillä on vahva elektrodynaaminen kyky vastustaa oikosulkuja.
Hyvä vastus lialle ja kosteudelle: Valettu käämitys on erityisen mukautettavissa ankariin ympäristöihin.
Matala häviö (energiansäästö): Nykyaikainen tekniikka on suunniteltu menetyksen tasoon lähellä tai jopa paremmin kuin öljynmuunnos (erityisesti SGB18/SG (B) 18 ja enemmän).
Suhteellisen alhainen melu: Erityisesti valettujen muuntajien on parempi melutason hallinta.
5. pitkä palveluelämä:Suunnitteluikä voi yleensä saavuttaa 20-30 vuotta tai jopa pidempään määritellyssä käyttöympäristössä ja kuormitusolosuhteissa.
