Rakenteelliset piirteet

S13 Low - Tappiojakauma -muuntaja omaksuu kolmen - mittahaavan ytimen rakennetta, kolme ydinsarakketta on järjestetty tasa -arvoiseen kolmioon kolmessa - mittausjärjestelyssä, ja kolme - -vaiheisen magneettisen rautapiiri on tasapainoinen, mikä rikkoo rakenteen ja prosessin läpi perinteisen Planaarisen pinon ytimen läpi.

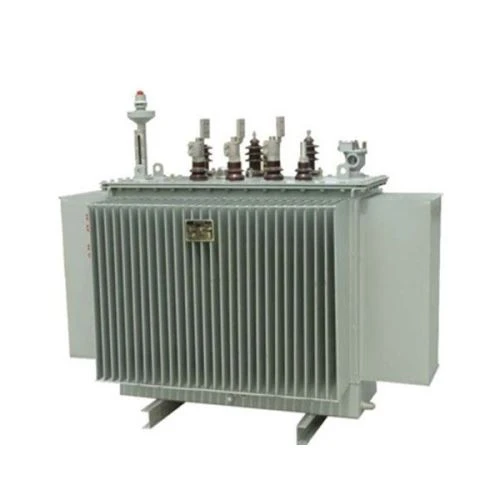

s13-m.rl winding core oil transformer

Rakennusetuja

(1) Jäykkyys ja tärinän kestävyys

Kolmion muotoinen kehystuki: ydin ja käämät kiinnitetään kolmionmuotoisella metallikehyksellä, ja anti - mekaaninen värähtelykyky lisää yli 30%, erityisesti sopivia värähtelyympäristöihin, kuten rautatieyhteyteen.
Ei kiinnityssuunnittelua: Ydin paranee epoksihartsiliimalla kokonaisuuden muodostamiseksi, poistaen löysät pultit aiheuttavat melun ja menetyksen.

(2) Paino ja tilavuuden optimointi

20 - 30%: n määrän vähentyminen: Ydinön nivelten puutteen ja optimoidun ristin - poikkipinta-alan johtuen tilavuus on pienempi samalla kapasiteetilla (esim. . 1000 kVa perinteinen muuntaja on noin 3M³, kolmiulotteinen kelan ydin on vain 2,2m3).
15-25% painon alennus: korkea materiaalin käyttöaste (piin teräsnauhan käyttöaste on suurempi tai yhtä suuri kuin 95%), vähemmän jäämien tuhlausta.

(3) Kolme - mittakävelyprosessi

Ydin muodostetaan piin teräsnauhan (tai amorfisen seosnauhan) synkronisella käämityksellä kolmella kohtisuorassa ytimessä (a/b/c kolme - vaihe) kolmionmuotoisen symmetrisen rakenteen muodostamiseksi ja kolmen - -vaiheisen ytimen pituuden muodostamiseksi, kokonaan eliminoi kokonaan nivel -air -gap -

(4) Ydinristin muodon optimointi - -osiossa

Pyöreä tai kvasi - Circular Cross - -osa: Ydinsarake omaksuu pyöreän tai monikulmaisen ristin - -osan (kuten dodekagonin) magneettisen vuodon pitoisuusvaikutuksen vähentämiseksi kulmiin ja vähentämään pyörän virran menetystä.
Risti - jakso -alueen sovittaminen: Säädä dynaamisesti risti - kunkin segmentin poikkileikkauspinta -ala magneettisen vuon tiheysjakauman mukaisesti magneettisen tiheyden homogenisaation saavuttamiseksi

Vertailu perinteiseen laminoituun ydinrakenteeseen

Rakenteellinen ominaisuus	Perinteinen laminoitu ydin	3D -haavan ydin
Ydinliitokset	Useita niveliä, epäjatkuva magneettireiti	Niveltön, suljettu magneettireiti
Kolme - vaiheen symmetria	Magneettinen epätasapaino epätasa -arvoisesta polun pituudesta	Täysin symmetrinen kolme - vaihemagneettireitit
Materiaalien käyttö	~ 80% (jätteet laminointileikkauksesta)	Suurempi tai yhtä suuri kuin 95% (jatkuva käämitys ilman leikkaamista)
Lyhyt - piiresistenssi	Taipumus muodonmuutokselle vaatii lisätukea	Korkea mekaaninen jäykkyys, kestävät lyhyet - piirisokit
Melulähde	Magnetostriktion värähtelyt nivelissä	Tasainen magnetostriktio, alempi melu

Funktionaaliset ominaisuudet

1. Matala häviö

S13 - M.RL -sarja nro - Kuormanhäviö laski keskimäärin 50%, kuormitushäviö laski keskimäärin 30%; S11-M.RL-sarjan no-kuormitushäviö laski keskimäärin 30%, kuormanhäviö laski keskimäärin 25%.

2. Low no - kuormavirta

Haavan ytimen erinomaisen materiaalin ja käämityksen prosessoinnin ominaisuuksien vuoksi no - kuormitusvirta vähenee merkittävästi.

3. matala toimintamelu

JB / T10088-1999 -kohinastandardin mukaan S13-M.RL: n ja S11-M.RL-sarjan kohinaa vähenee noin 7-9DB: llä.

4. Vahva oikosulkuvastus

Koko muuntajan runko on kolmionmuotoisen prisman muodossa vetopulttien ympärillä ja keskellä. Se on integroitu ylempien ja alemman raudan ike -eristys- ja laminoiduihin puulohkoihin, jotka voivat tehokkaasti vastustaa aksiaalista ja säteittäistä mekaanista jännitystä äkillisen oikosulun aikana.

S13 -sarjan kolme - Tason energiatehokkuus 30kva ~ 1250Kva Kolme - vaiheittainen - käämitys Non - viritysjännitteen säätelevä jakelumuuntaja
